铝镁锰屋面系统

430直立锁边铝镁锰板

一、系统结构

   直立锁边系统结构层次可根据建筑物的使用要求确定其内结构组成,可做保温、隔声、防水、透气、防尘、隔气等功能层次。

二、系统特点
   1.成熟的结构传力维护系统,适用于坡度≥1.5°的屋面或墙面,历史悠久,应用广泛;
   2.现场制作,大跨度(≤200m)单板可通长无驳口、无钉孔,施工简单,锁合牢固;
   3.优异的排水防渗性能、独特的抗热膨胀性能及安全的抗风压性能;
   4.的二次成型(瓜皮工艺和扇弯工艺),轻松解决双曲面或单曲面的覆盖难题;
   5.高品位、低能耗,实用、美观、环保。

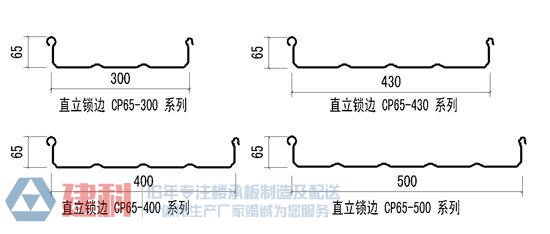

三、常规板型

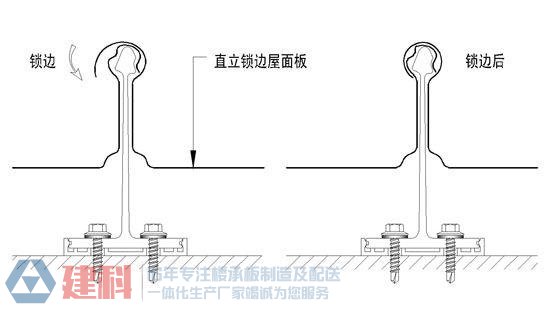

四、直立锁边屋面系统——锁合示意


五、异形板型







六、常用材料及厚度





原材料
厚度
铝镁锰合金板
0.8mm、0.9mm、1.0mm、1.2mm
不锈钢板
0.4~0.7mm
铜合金板
0.5~0.9mm
镀铝锌(彩钢)板
0.4~0.8mm






七、常用配件
